盗難・不正侵入・監査対応の厳格化が進む中、工場や物流倉庫では「鍵管理の属人化」「外部業者の出入り」「ゾーン別のアクセス制御」が常態的な課題です。スマートロックは、電子錠・ID認証・クラウド管理を組み合わせることで、セキュリティと業務効率の同時向上を実現します。
本記事では、現場要件に合わせた基礎知識から、匿名要約事例、KPI設計、選定チェックリスト、導入手順、落とし穴までを一気通貫で解説します。最後にFAQと構造化データも付属し、実務導入の再現性を高めます。
スマートロックの基礎と“工場・倉庫ユース”の違い
スマートロックとは、通信機能を備えた電子錠にID認証とクラウド管理を組み合わせ、物理鍵の受け渡しを不要にする入退室管理の仕組みです。権限付与・失効・ログ取得がリモートで行え、監査対応やトレーサビリティの強化に直結します。
一方で工場・倉庫ユースでは、粉塵・油分・振動・温度変化・電磁ノイズなどの環境耐性や、停電・通信断時のフェイルセーフ、防爆・防塵規格対応など“現場特有の要件”を満たす必要があります。既存の出入口形状やドア金具との適合性も重要です。
スマートロックの定義と構成要素
電子錠（ハード）＋ID認証（スマホ/ICカード/生体/暗証）＋管理ソフト（クラウド/オンプレ）＋ネットワーク（有線/無線/セルラー）で構成されます。API/SCIMにより、監視カメラやID管理（IdP/AD）、勤怠システムとも連携可能です。
既存設備との連携の考え方
入退室ログを監視システムの映像タイムラインと突合し、アラートを統合通知。IDは人事システムと連動して入退社や異動に追従し、ロール（役割）単位で権限を配布・剥奪します。
事例で学ぶ導入の勘所
導入成果は「権限のロール設計」「外部業者の時限アクセス」「ログの証跡化」の3点に集約されます。小さく始めて現場にフィットする運用を確立し、段階展開するのが定石です。
以下は、製造業と倉庫運営会社の代表的なパターンを抽象化した匿名要約事例です。KPIに直結する定量効果と、監査・セキュリティの定性効果が両立しています。

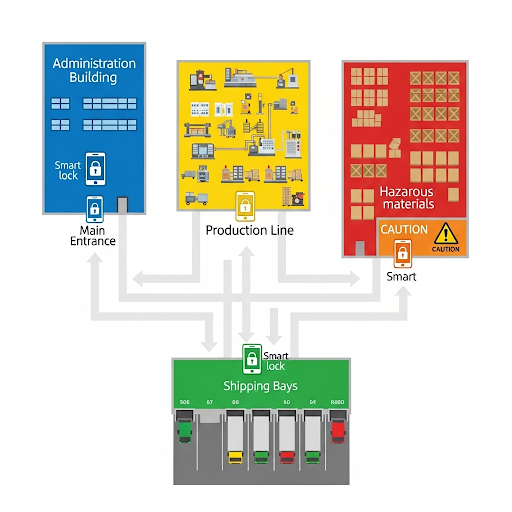

事例1：大手製造業の全館ゾーニングとロール運用
課題は鍵紛失・複製リスク、権限更新の遅延、監査ログの不備。スマホ/ICカード認証とロール設計により、現場・品質・保守など役割別に即時付与/失効。入退履歴は自動保管・検索可能となり、鍵管理工数と監査対応時間が大幅に減少しました。
事例2：倉庫運営会社の外部業者・派遣の時限アクセス
時間外侵入や鍵受け渡しの手間を解消するため、QR/ワンタイム/時限アクセスを導入。作業ウィンドウのみ解錠可とし、終了後は自動失効。トレーサビリティが向上し、盗難・置き忘れによる損失リスクも縮小しました。
| 項目 | 大手製造業 | 倉庫運営会社 |
|---|---|---|
| 主目的 | 鍵管理の効率化／監査強化 | 外部業者の時間帯制御／盗難抑止 |
| 認証方式 | スマホ・ICカード（多要素） | QR/ワンタイム・時限アクセス |
| 連携 | IdP/勤怠/監視SaaS | 来訪者管理/受付/監視カメラ |
| 効果（例） | 鍵管理工数▲80%・監査時間▲60% | 時間外侵入ゼロ・記録の透明性向上 |
数字で示す導入効果：KPIと計測設計
意思決定を加速するには、導入前後のKPI差分を継続観測する仕組み化が不可欠です。鍵管理や監査対応の“隠れ工数”は見落とされがちですが、スマートロックで大きく削減できます。
ROIは「工数削減＋損失回避＋監査短縮」の合算価値から「初期費＋運用費」を差し引く形で試算します。監査頻度が高いほど、証跡準備の短縮効果は顕著です。
主要KPIとダッシュボード例
鍵管理工数（人時/月）、権限変更の平均所要時間、侵入/紛失インシデント数、監査対応時間/回、外部業者アクセス準備工数など。週次・月次で可視化し、しきい値を超えた変動は自動アラートで検知します。
| KPI | 導入前 | 導入後 | 差分 |
|---|---|---|---|
| 鍵管理工数（人時/月） | 40 | 8 | ▲32 |
| 監査対応時間（時間/回） | 10 | 4 | ▲6 |
| 時間外侵入・紛失（件/年） | 5 | 0〜1 | ▲4〜5 |
導入プロセス：6ステップの実務フロー
一気通貫の大規模入れ替えはリスクが高いため、「高リスクゾーンからの段階導入→評価→横展開」が安全です。PoC（小規模実証）で現場の可用性・ユーザビリティ・誤認率を検証しましょう。
運用切替日は現場負荷が上がるため、繁忙期や棚卸しと重ねない計画が肝要です。教育・周知は短尺動画と簡易マニュアルを併用し、定着を支援します。
6ステップの要点
①現状把握（ゾーン・権限・動線・規格）→②要件定義（認証/連携/ログ/BCP）→③PoC→④バリデーション→⑤全体展開（ロール/教育/切替）→⑥運用定着（モニタ・棚卸し・監査）。
プロダクト選定チェックリスト（保存版）
“機能が豊富”より“現場に合う”が最重要。特に環境耐性・非常解錠・停電時動作は、稼働継続性と安全性に直結します。APIやWebhookの有無は、将来の拡張性を左右します。
ログの改ざん耐性、検索性、エクスポートの粒度は監査の要。保守SLAやファーム更新の方針、現地対応可否も事前に確認します。
チェック観点と確認例
ハード（防塵/防滴/温度域/耐薬品/非常解錠）、認証（スマホ/IC/生体/暗証/多要素/時限QR）、連携（IdP/AD/勤怠/監視/SCIM/API/Webhook）、ログ（保持期間/署名/検索）、セキュリティ（暗号/鍵管理/脆弱性対応）、運用（SLA/保守/教育/工事）を網羅します。
| カテゴリ | 確認ポイント | 合否の目安 |
|---|---|---|
| 環境耐性 | 防塵・防滴等級、温度範囲、耐薬品性 | 現場環境の上限下限を満たす |
| 非常動作 | 停電/通信断時のフェイルセーフ | 安全側に倒れる、手動解錠可 |
| 連携性 | IdP/勤怠/監視/API | 標準プロトコルで双方向 |
| ログ/監査 | 改ざん耐性・保持・検索性 | 監査要件に適合 |
セキュリティとコンプライアンスの実務
ネットワークはゼロトラスト方針で、最小権限・分離・可視化を徹底します。IDのライフサイクル連携により、入退社や派遣契約終了時の自動失効を仕組み化します。
監査では、入退室ログと映像・アラート履歴の突合が鍵。署名・タイムスタンプにより、証跡の完全性と否認防止を担保します。定期棚卸しで“肥大化する権限”を抑制します。
権限ガバナンス設計
ロールベースで付与し、有効期限・就業時間帯・ゾーン制限を組み合わせて過剰権限を回避。棚卸しは四半期ごとに自動レポート化します。
コストと予算設計：初期・運用・隠れコストまで
コストは「初期（機器/工事/ネットワーク/扉改修）」「運用（クラウド/保守SLA/タグ/教育）」「隠れコスト（鍵再発行・監査短縮・損失回避）」に分解します。TCOで1/3/5年の合算比較を行うと、投資判断が明確になります。
特に監査対応時間の短縮は間接コストの削減に直結し、多拠点展開ほど効きます。鍵紛失・複製リスクの低減は“発生確率×影響度”で期待値管理します。
従来鍵管理 vs スマートロック（TCOイメージ）
同規模・同条件で算出した場合、鍵の再発行・立会い・郵送・保管といった“見えにくいコスト”がスマートロックで顕在化し、削減されます。
| 項目 | 従来の鍵管理 | スマートロック導入後 |
|---|---|---|
| 人件費 | 鍵の受け渡し・台帳更新に高工数 | 権限を遠隔一括更新、工数低 |
| 鍵交換コスト | 紛失のたびに再作成・シリンダー交換 | ロールとデジタル失効でほぼゼロ |
| 監査対応 | 手作業で記録収集・照合 | ログ自動保管・検索・エクスポート |
運用の落とし穴と対策（トラブル事前回避）
導入自体よりも“運用の設計”が成果を左右します。教育不足、過剰権限、死蔵ログ、現場制約による“形骸化”を避けるには、定着施策とモニタリングが必要です。
切替初期は現場の問い合わせが増えるため、一次解決用の簡易マニュアル、チャットボットFAQ、権限テンプレを用意し、現場負担を軽減します。
よくある落とし穴と一次対策
教育不足→ロールプレイ訓練／過剰権限→期限付き付与／ログ死蔵→週次レポート自動配信／工事制約→後付け金具や無線化を活用。
将来展望：AI×IoTで“自律する入退室”へ
AIにより、通常パターンから逸脱した入退室を自動検知し、関係者へ即時通知。生体認証＋所持品認証＋場所・時間帯のコンテキストを組み合わせた多要素化が進みます。
さらに、改ざん困難な台帳（ブロックチェーン）でアクセス履歴を担保し、AGVや在庫管理、防災システムと連動して“人・モノ・設備”を横断的に制御する世界が見えてきます。
スマートロックを中核にした連携
入退室イベントをトリガーに、監視カメラのマーキング、在庫引き当て、作業指示の自動配信、危険物庫の二重承認などを連動。現場の自律化が進みます。
まとめ：セキュリティ強化と業務効率の同時達成へ
高リスク/高頻度ゾーンから小さく始め、KPIで効果を可視化しながら横展開するのが最短ルートです。IDライフサイクル連携と権限ロール化、ログの証跡化を“三本柱”に据えましょう。
チェックリストとROI試算を活用し、実環境でのPoC→本番展開→定着化までを一気通貫で設計すれば、セキュリティと生産性は両立できます。
よくある質問（FAQ）
導入検討時に頻出する質問をまとめました。運用の現実解に踏み込んだ回答です。
詳細は以下のアコーディオンをご参照ください（サイト内検索・共有しやすいよう、構造化データも付与）。
